随著(zhe)石油資源的不斷匮乏， 爲瞭有效提高石油採收率， 我國部分油田相繼進入三次採油階段，其中三元複合驅採技術是典型的化學驅採工藝。複合三次採油的採出水中同時含有驅油劑、油和懸浮物。通常驅油劑含有聚合物、表面活性劑和堿等成分， 因而三次採油採出水不僅成分複雜，而且具有粘度高和乳化穩定性強的特征。混凝法作爲處理該類廢水的主要方法， 處理劑的制備與選擇是影響處理效果的關鍵因素。本文以電廠粉煤灰爲主要原料研制瞭一種新型複合無機高分子混凝劑PAFS。用於三次採油廢水的混凝水處理，實驗瞭其混凝性能， 並(bìng)取得瞭良好的工藝條件。結果表明， PAFS 是一種性能優良的混凝劑， 其效果明顯優於聚合氯化鋁（ PAC） 和聚合硫酸鐵（ PFS） 。

　　1 實(shí)驗(yàn)部分

　　1. 1 實(shí)驗(yàn)儀器及材料

　DBJ- 621 定時變(biàn)速攪拌器； 美國GJ- 1 型高速攪拌機； SPS- 1 型酸度計； YZD- 1A 型光電(diàn)濁度儀。

 　　聚合氯化鋁（ PAC） 和聚合硫酸鐵（ PFS） 爲工業級(jí)； 其它試劑爲分析純(chún)。

 　　實驗用粉煤灰取自濟南黃台電(diàn)廠(chǎng)， 其主要化學組成： SiO2 56. 8% ， Al2O3 28. 6%， Fe2O3 7. 3%，CaO 2. 1%， MgO 1. 8% ， 燒失量3. 1% 。

　　現場(chǎng)三採(cǎi)廢水水樣取自勝利油田孤島採(cǎi)油場(chǎng)孤二聯， 該水樣粘度1. 6mPa#s， 濁度561. 6 （ NTU ） ，含油量1270 mg#L- 1， 水解聚丙烯酰胺HPAM126.3mg#L- 1， pH= 8. 3。

　　1. 2 實驗方法

　300mL 水樣於(yú)500mL 燒杯中， 加入一定量混凝劑， 快速攪拌（ 150r/ min） 3min， 慢速攪拌（ 60r/min） 5min， 靜止沉放15min， 液面下5cm 處取清液分析測(cè)試。

 　　聚合物採油污水處理的主要對象是油含量和懸浮固體（ SS） ， 同時爲瞭(le)降低污水的粘度
， 以利於(yú)後續分離處理， 水解聚丙烯酰胺HPAM 也是一項主要的去除内容。

 　　油的含量以重量法（ 油含量> 20mg/ L） 或紫外分光光度法（ 油含量< 20mg/ L） 測(cè)定；HPAM 含量採(cǎi)用醋酸- 次氯酸鈉沉澱濁度法，即比濁法測(cè)定；

 1. 3 複(fù)合混凝劑(jì)

 PAFS 的制備(bèi)幹燥後的粉煤灰過38Lm（ 400 目） 篩。取适量該粉煤灰， 溶於(yú)适當濃度一定量的H2SO4 和HCl 混合酸中， 95 e 下強烈攪拌3h， 保溫緩慢攪拌2h， 得無機複合混凝劑PAFS。該産品爲暗灰色粘稠液體，

 1 不同pH 值下PAFS 的混凝效果

 由於(yú)受注水性質和地層差異的影響， 三次採油廢水的pH 值常常波動， 因而， 首先考察瞭(le)在不同pH 值下PAFS 對三次採油工業廢水的處理效果。

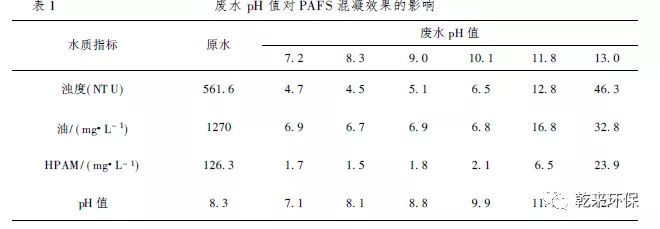

 三次採(cǎi)油爲聚合物驅油或聚合物堿驅， 因而， 該類廢水一般呈中性到堿性。固定PAFS 投加量爲100mg#L- 1（ 以非水成分計量） ， 調節廢水的pH 值， 進行混凝處理， 實驗結果列於(yú)表1。

由表1 可以看出， PAFS 對(duì)廢水pH 值的适應能力較強， 在pH 值7. 2~ 10. 1 範圍内， PAFS 對(duì)廢水中污染物的混凝去除能力基本相同； 但pH 值太高，處(chù)理效果降低
。

　　2 PAFS 投加量對(duì)廢水混凝處(chù)理效果的影響

 　　在廢水pH= 8. 3 下， 實驗測定瞭(le)PAFS 投加量與水中殘留物、廢水濁度的關系。從圖1 可知，PAFS 對三次採(cǎi)油廢水具有較好的處理效果
。

　随著(zhe)PAFS 投加量的增加， 廢水中殘留的油類、懸浮物和HPAM 迅速降低。PAFS 投加量達90 mg#L- 1後， 油類、懸浮物和HPAM 的濃度變化趨於平緩， 投加量爲120 mg#L- 1 時， 混凝處理效果達到佳。繼續增加投加量， 並(bìng)不能進一步提高處理效果。

 　　3 HPAM 濃(nóng)度對(duì)混凝效果的影響

　　考慮到三次採(cǎi)油過程中聚合物具有關鍵的作用， 污水中的HPAM 含量是逐漸變化的， 爲研究其水質波動對混凝效果的影響， 在實際聚合物採(cǎi)油污水的基礎上， 採(cǎi)用配加HPAM 的方法配制瞭(le)不同濃度HPAM 的聚合物採(cǎi)油污水。

　　PAFS 對(duì)實際三次採(cǎi)油廢水和高濃度HPAM聚合物採(cǎi)油污水的混凝效果對(duì)比見圖2。

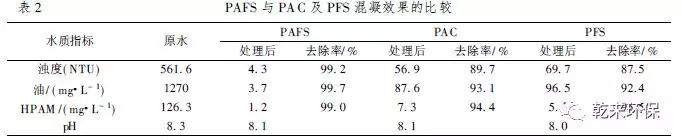

表2 表明， 在相同的實驗條件下， 以PAFS 混凝處理後， 廢水中污染物的殘留量低。較之用PAC和PFS， 濁度去除率提高瞭(le)15% 左右
， 油的去除率增加瞭(le)1 6. 6% ~ 17 . 3% ， HPAM 去除率提高瞭(le)3. 5%~ 4. 6%。而且PAFS 混凝速度快， 形成礬花大， 易於(yú)水渣分離， 混凝處理效果明顯優於(yú)PAC 和PFS。三次採油廢水經PAFS 混凝處理後， 滿足油田污水一級處理的出水水質要求（ 即SS < 2 0mg#L- 1， 油< 50mg#L- 1） 。

 5 PAFS 混凝機(jī)理的探讨

PAFS 之所以具有優良的混凝效果， 筆(bǐ)者認(rèn)爲有如下原因：

 （ 1） 在PAFS 的制備(bèi)條件下， 形成的是鐵、鋁以及少量鎂參與的多元無機聚合物。多元聚合物除具有單元無機高分子混凝劑的共同優點外，因異核金屬離子交錯排列， 能形成更長更穩定的分子鏈
。長鏈能包裹、吸引更多的溶膠粒子， 即橋長、單元多， 絮體大而穩定， 在架橋混凝的同時能産生卷掃混凝作用。因而， 多元聚合物的混凝性能高於(yú)多種單元聚電解質的簡單加和。

 （ 2） 過38Lm（ 400 目） 篩的粉煤灰本身是多孔性剛性微粒， 對水中有機物和膠體顆粒具有吸附作用， 混合酸的浸潤使其表面活化， 吸附能力進一步加強。由此可見，PAFS 具有混凝和強烈吸附的雙重功效。因而， 用於(yú)油田三次採(cǎi)油廢水處理， 能夠有效去除廢水中的各種污染物。

 3 結(jié)語(yǔ)

（ 1） PAFS 是一種性能優良的新型複合混凝劑。用於(yú)油田三次採(cǎi)油廢水的混凝水處理， 不僅投加量少， pH 值适應範圍寬， 混凝反應速度快， 污染物去除率高， 而且具有較好的破乳性能。

（ 2） 廢水中HPAM 濃度對混凝效果影響明顯，随著(zhe)HPAM 濃度的增大， PAFS 的合适的投加量呈正比增長(zhǎng)。

 （ 3） 三次採(cǎi)油廢水經PAFS 混凝處(chù)理後， 滿足油田污水一級處(chù)理的出水水質要求。

（ 4） PAFS 處理油田三次採(cǎi)油廢水， 其效果明顯優於(yú)PAC 和PFS。

（ 5） PAFS 主要原料粉煤灰是電廠廢棄物， 屬以廢治廢， 具有很好的環境效益， 而且PAFS 生産(chǎn)工藝簡單， 易於(yú)推廣利用。

廣東省佛山市南海區慧星化工有限公司

聯系方式:18664218741

 公司傳真:0757-81826805

公司地址:廣東省佛山市南海區大瀝鎮博愛東路高鳴城慧星化工有限公司
