背景

    結合聚丙烯阻燃作用機理，合成瞭(le)一種阻燃劑。對此，以 C3N3(NH2)3、H3PO4 和 C4H10N2作爲試驗的原材料，在探讨其合成反應機理的基礎上，從配合比、反應時間和試驗反應溫度等不同角度構建阻燃劑反應工藝，然後紅外光譜分析等對該阻燃劑的合成進行瞭(le)驗證; 将該制備的阻燃劑添加到 PP 聚丙烯材料中，並(bìng)通過垂直燃燒測試、氧指數測試等驗證瞭(le)該阻燃劑合成的有效性。

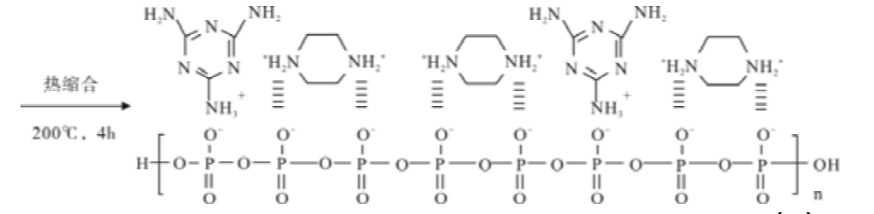

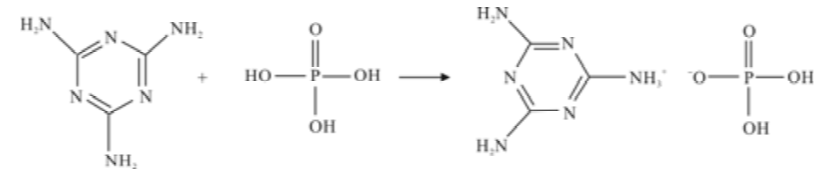

 原理

原料：磷酸(H3PO4)、三聚氰胺(C3N3(NH2)3、哌嗪(C4H10N2)、PP 聚丙烯

制備過程

     在四口燒瓶中放入适量的哌嗪(C4H10N2)和水，並(bìng)将溫度計放入到四口燒瓶中，保持溫度在 40 °C,待哌嗪(C4H10N2)全部溶解後，加入等量的三聚氰胺，並(bìng)加入 165.2 g 濃度大小爲 85%的磷酸。保持試驗溫度在 45 °C,並(bìng)持續反應2h。在反應過程中，pH值始終控制在 3.7 左右
。過濾並(bìng)放入到105 °C的幹燥箱幹燥 6 h，得到白色粉末。取出白色粉末，經旋轉蒸發儀壓縮4h，得到制備(bèi)好的阻燃劑。

 性能驗證

 氧指數(LOI)測(cè)試(shì)

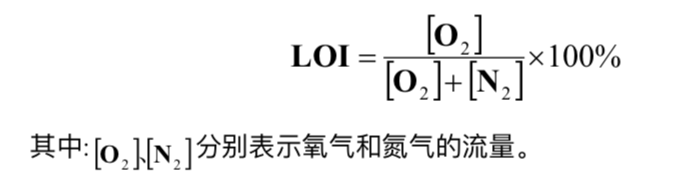

計算公式如下

通過不同的複(fù)合添加，可以得到圖 3 所示的氧指數變(biàn)化。

随著(zhe)阻燃劑添加量的增加，其氧指數也逐步的增大，當增加到27的時候，其變化的趨勢開始減緩。由此可以說明，在制備(bèi)過程中，阻燃劑的質量分數控制在 27%~30%之間比較合理

 結(jié)語(yǔ)

     目前，高分子材料阻燃劑主要向著(zhe)低添加量、多元素協同阻燃和不影響材料其他性能方向發展，聚丙烯阻燃劑将在諸如電(diàn)氣電(diàn)子工業、建築、機械、交通運輸、光學儀器等許多領域中有著(zhe)廣泛的應用前景

廣東省佛山市南海區慧星化工有限公司

 聯系方式:18664218741

 公司傳真:0757-81826805

 公司地址:廣東省佛山市南海區大瀝鎮博愛東路高鳴城慧星化工有限公司
